UPS పవర్ సప్లై సిస్టమ్స్‌లో 1P/2P/3P/4P DC సర్క్యూట్ బ్రేకర్ల వైరింగ్ పద్ధతులు

UPS విద్యుత్ సరఫరా వ్యవస్థల కాన్ఫిగరేషన్‌లో, DC సర్క్యూట్ బ్రేకర్లు బ్యాటరీ సర్క్యూట్‌ల కోసం ఐసోలేషన్ మరియు ఓవర్‌కరెంట్ రక్షణ యొక్క ద్వంద్వ విధులను నిర్వహిస్తాయి. వివిధ రకాల UPS విద్యుత్ సరఫరాలు వేర్వేరు బ్యాటరీ రేట్ వోల్టేజ్‌లు మరియు కరెంట్‌లకు అనుగుణంగా ఉంటాయి, తద్వారా వివిధ పోల్ గణనలతో DC సర్క్యూట్ బ్రేకర్‌లను స్వీకరించడం అవసరం. ఈ కథనం UPS సిస్టమ్‌లలో వర్తించే 1P/2P/3P/4P DC సర్క్యూట్ బ్రేకర్ల యొక్క వివిధ వైరింగ్ పద్ధతులను వివరిస్తుంది.

1. సర్క్యూట్ బ్రేకర్లు రేట్ వోల్టేజ్ మరియు రేటెడ్ కరెంట్ (1P రకాల కోసం) సహా ప్రామాణిక పారామితులను కలిగి ఉంటాయి. ఈ పారామితులు బ్యాటరీ యొక్క వోల్టేజ్ మరియు ప్రస్తుత అవసరాలను తీర్చడంలో విఫలమైనప్పుడు, సర్క్యూట్ బ్రేకర్ స్తంభాల సంఖ్యను జోడించడం ద్వారా మరియు సిరీస్-సమాంతర కనెక్షన్ కాన్ఫిగరేషన్‌లను స్వీకరించడం ద్వారా ఆపరేటింగ్ వోల్టేజ్ మరియు కరెంట్‌ను పెంచవచ్చు. ప్రత్యేకంగా, సిరీస్ కనెక్షన్ వోల్టేజ్‌ను పెంచుతుంది, అయితే సమాంతర కనెక్షన్ కరెంట్‌ను పెంచుతుంది.ఇక్కడ, మేము 250V యొక్క రేటెడ్ వోల్టేజ్‌ని ఉదాహరణగా తీసుకుంటాము.

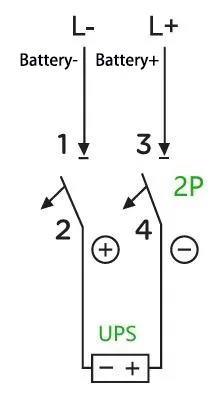

జ:ఉదాహరణకు: 40 kVA సామర్థ్యం మరియు 32 సెల్‌ల రేట్ బ్యాటరీ స్ట్రింగ్ కలిగిన UPS కోసం (ఈక్వలైజింగ్ ఛార్జ్ వోల్టేజ్: 14 V × 32 = 448 V; 13.6 V మాత్రమే ఫ్లోట్ ఛార్జ్ వోల్టేజ్‌తో బ్యాటరీలు కూడా ఉన్నాయి, ఇది ఇక్కడ ఉదాహరణ ప్రయోజనాల కోసం మాత్రమే ఉపయోగించబడుతుంది), గరిష్ట ఆపరేటింగ్ కరెంట్ 9 × 00 4 × 0 గా గణించబడుతుంది. 10 V ÷ 32 = 139 A (శక్తి కారకం 1.0, సామర్థ్యం 90% మరియు UPS-సెట్ కట్-ఆఫ్ వోల్టేజ్ ప్రతి సెల్‌కు 10 V). ఈ సందర్భంలో, 2P 500 V 200 A సర్క్యూట్ బ్రేకర్ సరిపోతుంది. వైరింగ్ పద్ధతి క్రింది విధంగా ఉంది:

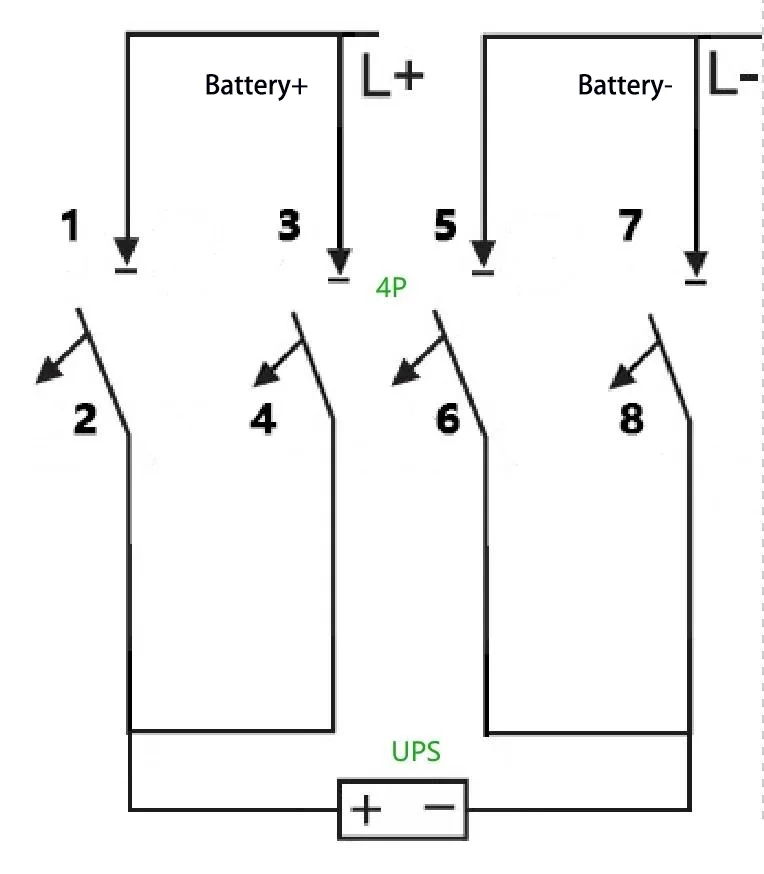

B:బదులుగా 2P 500 V 100 A సర్క్యూట్ బ్రేకర్ ఉపయోగించినట్లయితే? ఈ అవసరాన్ని 4P సర్క్యూట్ బ్రేకర్‌తో పూర్తి చేయవచ్చు-ప్రత్యేకంగా, ప్రస్తుత-వాహక సామర్థ్యాన్ని పెంచడానికి రెండు సెట్ల 2P సర్క్యూట్ బ్రేకర్‌లను సమాంతరంగా ఉంచడం ద్వారా. వైరింగ్ పద్ధతి క్రింది విధంగా ఉంది:

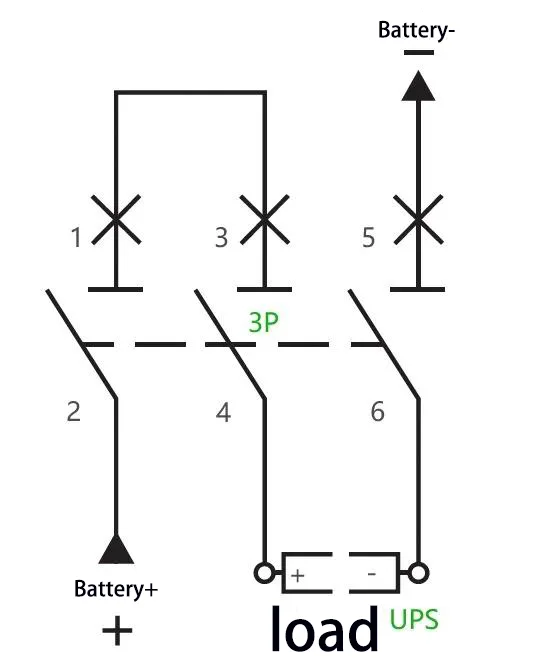

సి:ఉదాహరణకు: 40 kVA సామర్థ్యం కలిగిన UPS మరియు 40 సెల్స్ (ఛార్జ్ వోల్టేజ్‌ను సమం చేయడం: 14 V × 40 = 560 V)తో కూడిన బ్యాటరీ స్ట్రింగ్‌తో, గరిష్ట ఆపరేటింగ్ కరెంట్ 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ ÷ 90% ÷ 10 V ÷ 40 = A 11 A 40 = A 11 సర్క్యూట్ బ్రేక్ దత్తత తీసుకోవచ్చు, దాని రెండు స్తంభాలు సిరీస్‌లో అనుసంధానించబడి ఉంటాయి. వైరింగ్ పద్ధతి క్రింది విధంగా ఉంది:

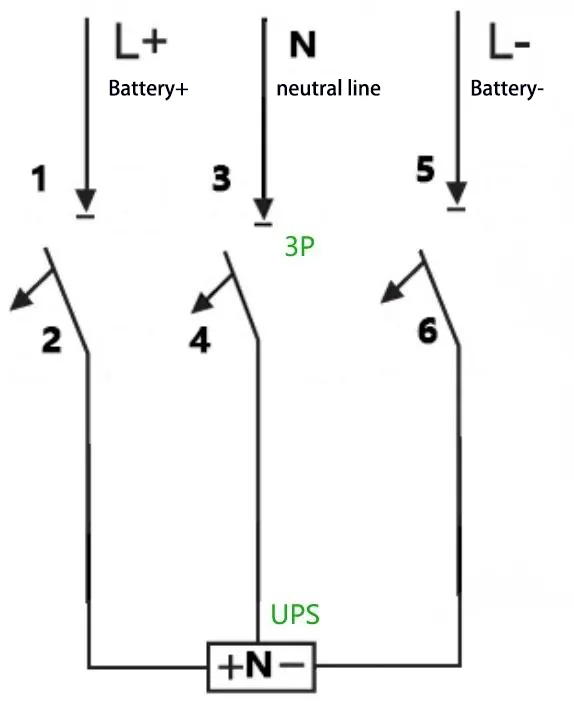

D:ఉదాహరణకు: 40 kVA సామర్థ్యం కలిగిన UPS కోసం, 32 సెల్‌ల రేటింగ్ బ్యాటరీ స్ట్రింగ్ మరియు న్యూట్రల్ వైర్ కనెక్షన్ (ఈక్వలైజింగ్ ఛార్జ్ వోల్టేజ్: 14 V × 32 = 448 V, అంటే ±224 V), గరిష్ట ఆపరేటింగ్ కరెంట్ 40 kVA × 1.0 ÷ 1.0 ÷ 90 × 1.0 ÷ 9 A. A 3P 500 V 200 A సర్క్యూట్ బ్రేకర్‌ను స్వీకరించవచ్చు మరియు వైరింగ్ పద్ధతి క్రింది విధంగా ఉంటుంది:

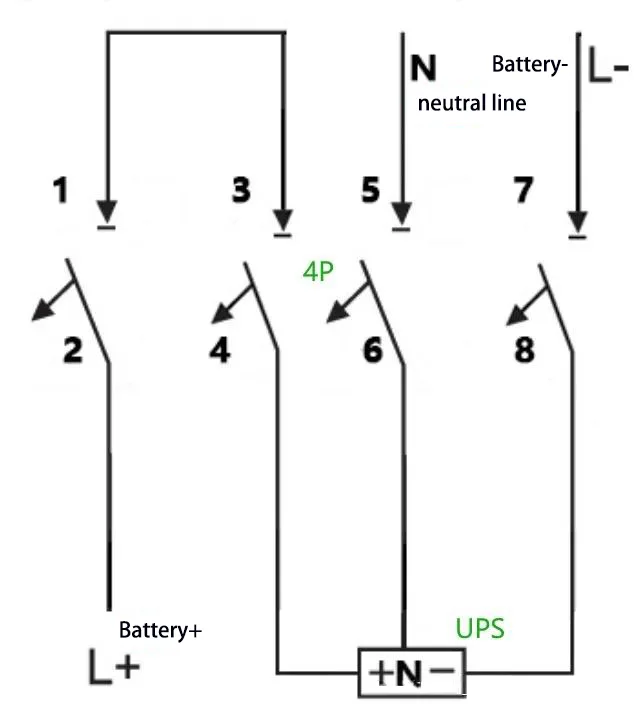

ఇ:ఉదాహరణకు: 40 kVA సామర్థ్యం కలిగిన UPS కోసం, 40 సెల్‌ల రేటింగ్ బ్యాటరీ స్ట్రింగ్ మరియు న్యూట్రల్ వైర్ కనెక్షన్ (ఈక్వలైజింగ్ ఛార్జ్ వోల్టేజ్: 14 V × 40 = 560 V, అంటే ±280 V), గరిష్ట ఆపరేటింగ్ కరెంట్ 40 kVA × 10% ÷ 10 ÷ 10 ÷ 40 గా గణించబడుతుంది. A. A 4P 750 V 150 A సర్క్యూట్ బ్రేకర్‌ను స్వీకరించవచ్చు, దాని రెండు స్తంభాలు సిరీస్‌లో అనుసంధానించబడి ఉంటాయి. వైరింగ్ పద్ధతి క్రింది విధంగా ఉంది:
